Δοκός Σταυρού Γρανίτη ακριβείας

Η UNPARALLELED LTD είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές εγκάρσιας δοκού γρανίτη ακριβείας στην Κίνα. Με άφθονη εμπειρία, σας καλωσορίζουμε θερμά για να αγοράσετε προηγμένη δοκό γρανίτη ακριβείας που κατασκευάζεται στην Κίνα εδώ από το εργοστάσιό μας. Δεχόμαστε επίσης προσαρμοσμένες παραγγελίες.

Αυτό το εξάρτημα γρανίτη συνήθως χρησιμεύει ως:

• Δοκός γέφυρας σε γραμμικά συστήματα κινητήρα ακριβείας
• Εγκάρσια δοκός για μηχανές CMM
• Δομική γέφυρα σε συστήματα επιθεώρησης AOI
• Κοπή λέιζερ ή δέσμη στήριξης λέιζερ femtosecond
• Υποστήριξη άξονα κίνησης για εξοπλισμό ημιαγωγών

Σε αντίθεση με τα κάτω θεμέλια, αυτό το εξάρτημα λειτουργεί σε δυναμικά συστήματα όπου:

• Η ακαμψία πρέπει να αντιστέκεται στην κάμψη
• Η μάζα πρέπει να καταστέλλει τους κραδασμούς
• Η γεωμετρία πρέπει να παραμένει σταθερή υπό την επιτάχυνση

1️⃣ Εξαιρετικά-Υψηλή δομική σταθερότητα

Κατασκευασμένη από μαύρο γρανίτη UNPARALLELED® υψηλής-πυκνότητας (≈3100 kg/m³), η δοκός προσφέρει:

• Εξαιρετική αντοχή στην κάμψη
• Ανώτερη αναλογία ακαμψίας-προς-βάρους
• Ελάχιστη μακροπρόθεσμη-παραμόρφωση
• Καμία εσωτερική απελευθέρωση στρες

Σε αντίθεση με τις δοκούς από χυτοσίδηρο, ο γρανίτης δεν υποφέρει από γήρανση λόγω καταπόνησης ή θερμική παραμόρφωση με την πάροδο του χρόνου.

2️⃣ Εξαιρετική απόσβεση κραδασμών για κινούμενα συστήματα

Σε γραμμικά συστήματα κινητήρα ή ρουλεμάν αέρα, η δόνηση επηρεάζει άμεσα:

• Επαναληπτικότητα τοποθέτησης
• Ποιότητα επιφανειακής κατεργασίας
• Ακρίβεια μέτρησης

Ο φυσικός γρανίτης απορροφά τους μικρο{0}}δονισμούς σημαντικά καλύτερα από τις κατασκευές από χάλυβα ή αλουμίνιο.

Αυτό εξασφαλίζει πιο ομαλή κίνηση και μεγαλύτερη δυναμική ακρίβεια.

3️⃣ Επεξεργασίες με μηχανική ακρίβεια

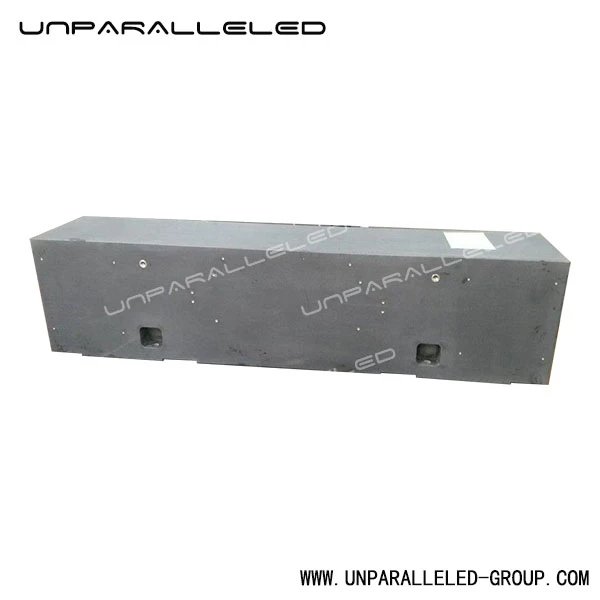

Η δοκός που φαίνεται περιλαμβάνει:

• Επιφάνειες αναφοράς{0}}εδάφους ακριβείας
• Ενσωματωμένα ένθετα με σπείρωμα
• Επεξεργασμένες διεπαφές τοποθέτησης
• Προσαρμοσμένες οπές τοποθέτησης

Όλες οι κρίσιμες επιφάνειες είναι:

• Γείωση και περιτύλιξη σε επίπεδο μικρών-
• Επαληθεύτηκε με χρήση συμβολομετρίας λέιζερ και ηλεκτρονικών επιπέδων
• Βαθμονόμηση με δυνατότητα εντοπισμού σε εθνικά ινστιτούτα μετρολογίας

Ο παραλληλισμός, η ευθύτητα και η καθετότητα μπορούν να ελεγχθούν σε λιγότερο από ή ίσο με 1μm κατόπιν αιτήματος.

Αυτή η δοκός γρανίτη ακριβείας χρησιμοποιείται ευρέως σε:

• Εγκάρσιες κατασκευές CMM (Μηχανή Μετρητών Συντεταγμένων).
• Συστήματα CNC τύπου Gantry-
• Πλατφόρμες επιθεώρησης ημιαγωγών
• Μηχανές οπτικής επιθεώρησης AOI
• Βιομηχανικά συστήματα αξονικής σάρωσης
• Χάραξη λέιζερ & συστήματα λέιζερ femtosecond
• Γραμμικά συγκροτήματα βαθμίδων κινητήρα XY
• Πλατφόρμες εντοπισμού θέσης ακριβείας υψηλής-ταχύτητας

Για συστήματα γραμμικής κίνησης υψηλής-επιτάχυνσης, οι δοκοί γρανίτη βελτιώνουν τόσο τη δομική απόσβεση όσο και τη γεωμετρική σταθερότητα.

Οι δοκοί γρανίτη UNPARALLELED® μπορούν να κατασκευαστούν με:

• Μήκος έως 20 μέτρα
• Μέγιστο βάρος ενός τεμαχίου-έως 100 τόνοι
• Πλάτος έως 4000 mm
• Πάχος έως 1000 mm

Προαιρετική ενσωμάτωση:

• Δοχεία από ανοξείδωτο χάλυβα
• Ενσωματωμένες επιφάνειες στερέωσης ράγας οδηγού
• Διεπαφές ρουλεμάν αέρα
• Κανάλια δρομολόγησης καλωδίων
• Ακμές αναφοράς ακριβείας

Όλες οι διαστάσεις είναι πλήρως προσαρμόσιμες για κατασκευαστές εξοπλισμού OEM.

Από μηχανικής άποψης:

Ο γρανίτης παρέχει:

• Υψηλότερος συντελεστής απόσβεσης κραδασμών
• Μη-μαγνητική συμπεριφορά
• Αντοχή στη διάβρωση
• Θερμική σταθερότητα διαστάσεων
• Χωρίς εσωτερικό στρες γήρανση

Για συστήματα ημιαγωγών και οπτικών που λειτουργούν σε περιβάλλοντα ελεγχόμενης θερμοκρασίας-, αυτή η σταθερότητα είναι κρίσιμη.

Ο γρανίτης είναι ιδιαίτερα κατάλληλος για:

• Συστήματα εντοπισμού θέσης νανομέτρων
• Πλατφόρμες μετρολογίας-υψηλής ανάλυσης
• Συστήματα γερανογέφυρων μακράς-μετάδοσης

Συστάσεις εγκατάστασης

• Εξασφαλίστε ομοιόμορφη στήριξη σε όλο το μήκος της δοκού
• Χρησιμοποιήστε βαθμονομημένα όργανα ισοπέδωσης κατά την ευθυγράμμιση
• Αποφύγετε τη συγκεντρωμένη σημειακή φόρτιση
• Εγκαταστήστε σε περιβάλλοντα με ελεγχόμενη θερμοκρασία-όποτε είναι δυνατό

Συντήρηση

• Καθαρίστε με ουδέτερα καθαριστικά
• Αποφύγετε τη ζημιά από κρούση στις άκρες
• Ελέγχετε περιοδικά την ευθύτητα και τον παραλληλισμό
• Προστατέψτε τα ένθετα με σπείρωμα από μόλυνση

Οι δοκοί γρανίτη απαιτούν ελάχιστη συντήρηση και μπορούν να διατηρήσουν τη γεωμετρική σταθερότητα για δεκαετίες.
